Trasformatori per Fotovoltaico

serie F3

TRASFORMATORI PER IMPIANTI FOTOVOLTAICI

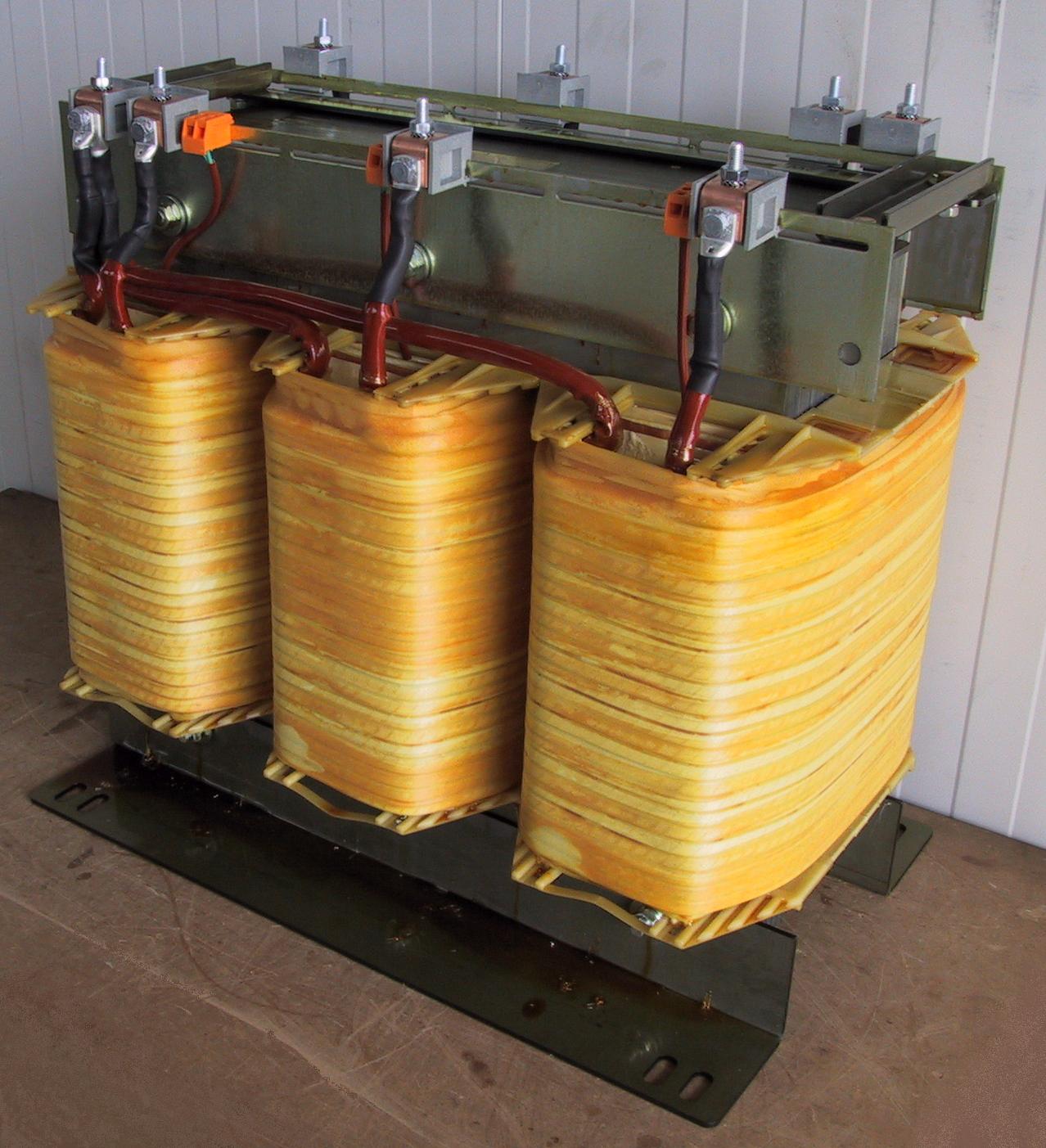

Trasformatore ad alto rendimento per impianti fotovoltaici

CARATTERISTICHE
- Potenza da 20 KVA a 200 KVA  –  (a richiesta > 200KVA)
- Tensione Primaria 400 V + N  –  (ingresso, lato inverter)
- Tensione Secondaria 400 V + N  –  (uscita, lato rete elettrica)
- Frequenza 50/60 Hz
- Gruppo di collegamento YNyn0  –  (collegamenti diversi su richiesta)
- Schermo tra ingresso e uscita  –  (su richiesta)
- Avvolgimenti in alluminio  –  (in rame su richiesta)
- Contatti termici per protezione avvolgimenti
- Lamierini a basse perdite
- Grado di protezione IP00
- Tropicalizzato
- Temperatura ambiente 30°C
- Raffreddamento A.N.
- Materiali isolanti classe F
- Funzionamento continuo al 100% della potenza nominale
- Costruzione secondo norme 61558-1 e 61558-2-4
- Box IP 21 RAL 7035 con golfari per il sollevamento

Potenza Dimensioni
Peso BOX
KVA L P
H
Kg
20 480 250 450 120 B21080T
30 480 280 450 160 B21080T
40 480 330 450 200 B21080T
50 480 340 450 220 B21080T
60 600 290 550 270 B21100T
70 600 330 550 340 B21100T
80 600 350 550 360 B21100T
90 600 350 550 390 B21100T
100 600 350 670 420 B21100T
125 600 370 700 530 B21101T
150 600 400 750 610 B21101T
200 800 400 900 680 B21125T

scarica file pdf
